A Szennyeződések Fajtái és Hatásaik
A hidraulikus rendszerekben három fő típusú szennyeződés fordulhat elő:
- Folyékony szennyeződés: Leggyakrabban kondenzvíz formájában jelenik meg, ami 0,5 tf %-ig nem okoz jelentős problémát és a tartályban leválasztható.
- Gáz szennyeződés: Többnyire levegő formájában jelentkezik, amely 0,5 tf % felett kavitációt okozhat, ami a rendszer károsodásához vezethet.
- Szilárd szennyeződés: A legnagyobb károkat az 5-15 μm átmérőjű szilárd részecskék okozzák, amelyek szűrők alkalmazását teszik szükségessé.
Szűrési Finomság és Szűrőtípusok
A szűrők szűrési finomsága határozza meg, hogy mekkora méretű szennyeződéseket képesek visszatartani. Az osztályozás a következőképpen történik:
- Durvaszűrés: a > 0,1 mm
- Normálszűrés: a > 0,01 mm
- Finomszűrés: a > 0,005 mm
- Különlegesen finom szűrés: a > 0,001 mm
A szűrő szerkezeti kivitele alapján megkülönböztetünk mechanikus és mágneses szűrőket:

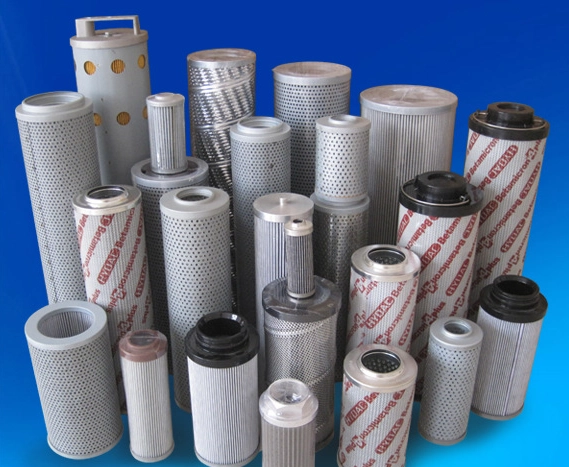

- Mechanikus szűrők: A folyadék mechanikus akadályokon, például szitaszöveten, textilen, papíron vagy műanyagon áramlik át. Ezen belül is felületi, mély és lemezes szűrőket különböztetünk meg.
- Mágneses szűrők: A folyadék útjába permanens mágnest helyeznek, amely magához vonzza a mágnesezhető részecskéket.
Szűrési Hatékonyság és Mutatók
A szűrők hatékonyságát különféle mutatók segítségével mérjük:
- Abszolút szűrési finomság: Az a szemcseméret, amelyből a szűrő több mint 99%-ot képes leválasztani.
- Névleges szűrési finomság: Az a szemcseméret, amelyből a szűrő több mint 90%-ot képes leválasztani.
- Leválasztási fok: A szűrő hatékonyságát kifejező százalékos arány.
Szűrők Elhelyezése és Karbantartása
A szűrőket a hidraulikus rendszerek különböző pontjain lehet elhelyezni:
- Szívó ági szűrés: A teljes folyadékmennyiség tisztítását biztosítja, de kedvezőtlen üzemviteli szempontból.
- Nyomó ági szűrés: Gyakran használt módszer.
- Visszafolyó ági szűrés: Gazdaságos és általában kellően hatékony.
A szűrőkarbantartás elengedhetetlen a rendszer zavartalan működése érdekében. Az elhasználódás jele a szűrőágban bekövetkező nyomásemelkedés. Az időben történő szűrőbetét csere elkerülhetetlen, különösen nagy igénybevételű rendszerek esetében.
Speciális Szűrők és Alkalmazásaik
Speciális rendszerek, mint például ipari robotok, precíz megmunkáló gépek vagy a légi közlekedés berendezései (szervo hidraulika) különlegesen finom szűrést igényelnek. Az ilyen rendszerek esetében a szűrési finomság 2-5 μm között mozog.
Záró Gondolatok
A hidraulikus szűrők megfelelő kiválasztása és karbantartása kulcsfontosságú a hidraulikus rendszerek hosszú élettartama és megbízhatósága szempontjából. A szennyeződések hatékony szűrése jelentősen csökkenti az üzemzavarok kockázatát, ezáltal növeli a rendszer hatékonyságát és megbízhatóságát. A szűrők rendszeres karbantartása és a megfelelő szűrőtípus kiválasztása biztosítja, hogy a hidraulikus rendszerek optimálisan működjenek, akár a legigényesebb alkalmazásokban is.
